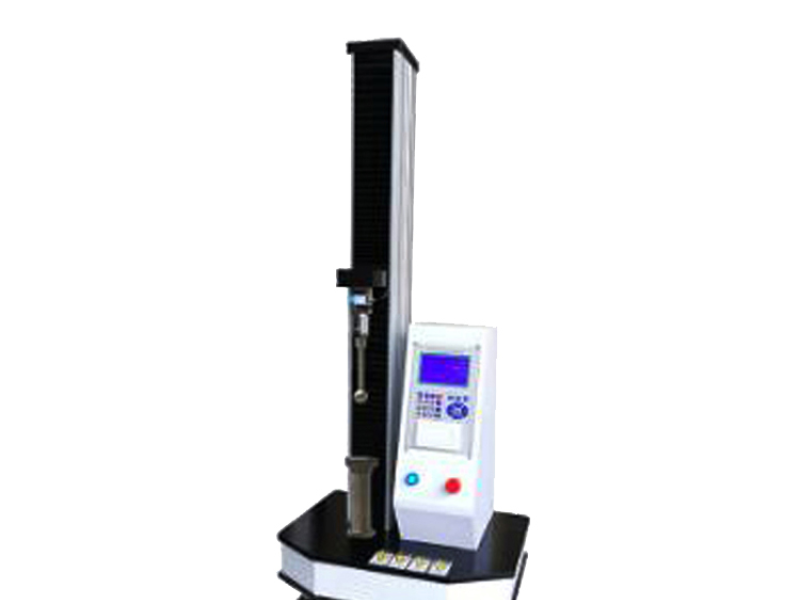

Компьютеризированная разрывная испытательная машина с сервоприводом модели YS-9010B
【Область применения】
【Соответствующие стандарты】
- Система управления: Используется программное обеспечение с полным замкнутым контуром управления для высокоточного измерения перемещения, скорости и нагрузки.Передача усилия: Высокоточная шариковая винтовая передача обеспечивает высокий КПД, высокую жесткость, минимальную деформацию и низкий уровень шума.Привод: Серводвигатель Panasonic (Япония) обеспечивает стабильный привод с широким диапазоном регулируемых скоростей, высокую скорость вращения, низкую вибрацию и высокоскоростное позиционирование.
【Особенности оборудования】:
Система управления: Используется программное обеспечение с полным замкнутым контуром управления для высокоточного измерения перемещения, скорости и нагрузки.
Передача усилия: Высокоточная шариковая винтовая передача обеспечивает высокий КПД, высокую жесткость, минимальную деформацию и низкий уровень шума.
Привод: Серводвигатель Panasonic (Япония) обеспечивает стабильный привод с широким диапазоном регулируемых скоростей, высокую скорость вращения, низкую вибрацию и высокоскоростное позиционирование.
Материал траверсы: Изготовлена из штамповой стали марки 45# методом шлифовки. Погрешность параллельности составляет ≤ 0,5 мм, что обеспечивает высокую жесткость конструкции.
Направляющие: Двухколонная направляющая система из хромированной стали производства Nanmai (Южная Корея) обладает отличной износостойкостью и соосностью.
Измерение перемещения: Используется высокоточный фотоэлектрический энкодер LINE (Япония) с высоким разрешением (2500 импульсов/об). Точность измерения перемещения достигает 0,001 мм.
Измерение нагрузки: Высокоточный датчик нагрузки на растяжение/сжатие взрывозащищенного типа TRANSCELL (США). Точность: 0,03% от полной шкалы (F.S.).
Контроллер: Используется ная (собственной разработки) 32-битная микросхема ARM для управления и измерений. Данная технология превосходит 16-битную обработку на базе DSP, принятую в отрасли. Разрешение составляет 1/500 000.
Мощный функционал ПО: Программа подходит для испытаний различных материалов и поддерживает одновременное выполнение различных стандартов, включая международные (включает многофункциональную обработку данных по различным стандартам). Поддерживается взаимное преобразование единиц измерения: N, kN, g, kgf, lb, cN. Программное обеспечение, полностью разработанное в соответствии со стандартами испытаний, обладает широкими возможностями. Графики испытаний можно увеличивать для четкого отображения объема и скорости сбора данных, а также плавности кривой, что отражает общую вычислительную мощность аппаратного и программного обеспечения.
Отчеты и графики испытаний: Графики отличаются высокой точностью. Отчеты об испытаниях поддаются редактированию. Высокая плотность точек на графике испытаний свидетельствует о высокой частоте дискретизации, что является явным преимуществом по сравнению с аналогичными решениями на рынке.
**【Technical Parameters】**
Model | YS-9010 | ||
YS-9010B | YS-9010A | ||
Capacity Selection | 5、10、20、30、50、100、200、300、500N 1、2、3、5kN Standard Configuration: One range included as standard; three ranges optional. | ||
Accuracy Class | <1KN：0.1 class ≥1KN:0.25 class | <1KN：0.25 class ≥1KN:0.5 class | |
Force test rang | 0.2%～100%FS（Full Range） | ||
Test Force Meas Range | Model B Indication error within ±0.1%、±0.25%、±0.5% (depending on range) / Model A Indication error within ±0.5% (depending on range) | ||
Test Force Resolution | Model B maximum test force 500000 / Model A maximum test force 200000， No automatic range switching; resolution remains constant across the entire range. | ||
Displacement Parameters Displacement Indication Error : Model B Within ±0.2% of indicated value /Model A Within ±0.5% of indicated value | |||
Displacement Resolution Model B 0.015μm / Model A 0.1μm | |||
Stress Control Speed Range Model B 0.005～5%FS/s / Model A 0.05～5%FS/s | |||
Stress Control Speed Accuracy | Model B: When the speed is < 0.05% FS/s, the tolerance is within ±1% of the set value. When the speed is ≥ 0.05% FS/s, the tolerance is within ±0.5% of the set value. Model A:When the speed is < 0.1% FS/s, the tolerance is within ±2% of the set value. When the speed is ≥ 0.1% FS/s, the tolerance is within ±0.5% of the set value. | ||
Strain Control Speed Range | Model B 0.005～5%FS/s / Model A 0.05～5%FS/s | ||
Strain Control Speed Accuracy | Model B When speed < 0.05% FS/s: within ±1% of set value When speed ≥ 0.05% FS/s: within ±0.5% of set value Model A When speed < 0.1% FS/s: within ±2% of set value - When speed ≥ 0.1% FS/s: within ±0.5% of set value | ||
Displacement Contl Speed Range | Displacement Control Speed Range Model B0.001～500mm/min / Model A0.01～500mm/min | ||
Displacement Control Speed Accuracy |
Model B: Within ±0.2% of the set value Model A: Within ±0.5% of the set value | ||
Force Control Speed Relative Error | Model B: Within ±1% of the set value Model A: Within ±2% of the set value | ||
Constant Stress, Constant Strain, Constant Displacement Control Range Model B 0.5%～100%FS / Model A 1%～100%FS | |||
Constant Stress, Constant Strain, Constant Displacement Control Accuracy Model B: When the set value is ≥ 10% FS: within ±1% of the set value When the set value is < 10% FS: within ±0.1% of the set value Model A: When the set value is ≥ 10% FS: within ±2% of the set value When the set value is < 10% FS: within ±0.5% of the set value | |||
Size | Dimensions (L × W × H) 500×600×1500mm/1650mm | ||
Test Space without Fixtures: 850/1200mm Or Customized | |||
Fixture Center to Column (distance) 70mm(Or Customized ) | |||
power input | 220V 50Hz，±10% | ||
power | 0.4KW | ||
weight | 95KG | ||
